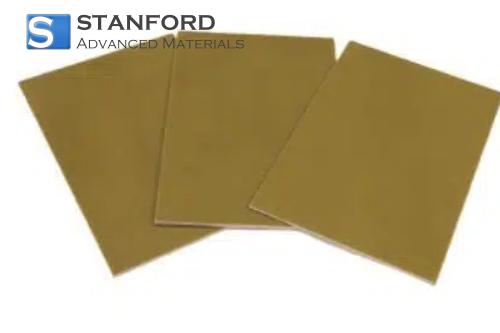

وصف صفائح النسيج الزجاجي EPGC302 المعدلة من البولي فينيلين الأثير المعدل
يُعد EPGC302 المعدل من البولي فينيلين إيثر متعدد الأثير المعدل من النسيج الزجاجي مركبًا حراريًا متطورًا مقوى بالزجاج مصمم خصيصًا لتطبيقات لوحات الدوائر المطبوعة عالية التردد وعالية السرعة. تنبع خصائصه الأساسية من المزيج التآزري بين مصفوفة راتنج البولي فينيلين الأثير المعدل (PPE) وتقوية النسيج الزجاجي عالي الجودة.
الخصائص الكهربائية: تتفوق هذه الصفيحة في فقدان الإشارة المنخفض للغاية. وهي تتميز بثابت عازل كهربائي منخفض بشكل استثنائي (Dk)، عادةً في نطاق 3.0-3.5 (حسب التردد، على سبيل المثال، 10 جيجاهرتز)، مما يقلل من تأخير انتشار الإشارة. والأهم من ذلك، أنها تمتلك عامل تبديد منخفض للغاية (Df)، وغالبًا ما يكون أقل من 0.002 (عند 10 جيجاهرتز)، مما يضمن الحد الأدنى من فقدان طاقة الإشارة كحرارة، وهو أمر بالغ الأهمية لسلامة الإشارة في الدوائر الرقمية عالية السرعة (على سبيل المثال، 56 جيجابت في الثانية +، و112 جيجابت في الثانية PAM4) ودوائر الترددات اللاسلكية/الموجات الدقيقة/الموجات المميِّمة.
الخصائص الحرارية: يوفر راتينج PPE المعدل أداءً حراريًا متميزًا. ويتميز بدرجة حرارة انتقال زجاجية عالية (Tg)، تتجاوز عادةً 180 درجة مئوية (غالبًا > 200 درجة مئوية)، مما يضمن ثبات الأبعاد أثناء عمليات تجميع ثنائي الفينيل متعدد الكلور ذات درجة الحرارة العالية مثل اللحام الخالي من الرصاص. كما أنه يُظهر أيضًا معامل تمدد حراري منخفض ومستقر (CTE) في كل من المحورين X/Y و Z، وهو ما يتطابق بشكل وثيق مع النحاس. وهذا يقلل من خطر التشقق والتفريغ تحت ضغط التدوير الحراري. تُظهر المادة مقاومة ممتازة للتقادم الحراري على المدى الطويل وتحافظ على خصائصها الكهربائية بشكل موثوق عبر نطاق واسع من درجات حرارة التشغيل.
الخواص الميكانيكية والأبعاد: يوفر التعزيز بالنسيج الزجاجي قوة وصلابة ميكانيكية عالية. ويُعد ثبات أبعادها الفائق سمة مميزة لها، مما يعني أنها تواجه أقل قدر من التغير في الأبعاد في ظل ظروف درجات الحرارة والرطوبة المتفاوتة، وهو أمر بالغ الأهمية للحفاظ على التسجيل في تصنيع ثنائي الفينيل متعدد الطبقات والتصاميم البينية عالية الكثافة (HDI). كما أنه يوفر امتصاصًا منخفضًا للرطوبة، مما يعزز الاستقرار والموثوقية في البيئات الرطبة ويمنع تدهور الخصائص الكهربائية.
الخواص الكيميائية والبيئية: تمنح تركيبة معدات الحماية الشخصية المعدلة مقاومة متأصلة للأحماض والقواعد والمذيبات والمواد الكيميائية الأخرى المسببة للتآكل، مما يجعلها مناسبة لبيئات التشغيل القاسية (الصناعية والفضائية والسيارات). يُظهر ثباتًا مائيًا ممتازًا، ويقاوم التحلل عند تعرضه للرطوبة والحرارة. وعلاوةً على ذلك، فإنه يُظهر بشكل عام مثبطات لهب جيدة، وغالبًا ما يفي بمتطلبات UL 94 V-0 دون المساس بخصائصه الكهربائية الرئيسية.
قابلية المعالجة: على الرغم من أنها تتطلب معلمات معالجة أعلى من FR-4 القياسية بسبب ارتفاع درجة حرارتها العالية، إلا أنها مصممة لتكون متوافقة مع عمليات تصنيع ثنائي الفينيل متعدد الكلور القياسية، بما في ذلك الحفر والتوجيه والطلاء واللحام، عند استخدام الظروف المناسبة.
تطبيقات صفائح النسيج الزجاجي المعدل EPGC302 EPGC302 المعدلة من البولي إيثيلين متعدد الكلور
تُستخدم صفائح EPGC302 المعدلة المصنوعة من نسيج البولي فينيلين الأثير الزجاجي EPGC302 كمادة ركيزة أساسية في أنظمة الاتصالات عالية التردد، بما في ذلك محطات القاعدة 5G/6G ووحدات الرادار ذات الموجات المليمترية وحمولات الاتصالات عبر الأقمار الصناعية، حيث يضمن فقدانها العازل المنخفض للغاية الحد الأدنى من توهين الإشارة عند ترددات GHz. كما أنه حيوي بنفس القدر للبنية التحتية للبيانات من الجيل التالي، مما يتيح اللوحات الأم للخوادم عالية السرعة، ومفاتيح الشبكة التي تعمل بسرعة 56+ جيجابت في الثانية، وأجهزة الإرسال والاستقبال الضوئية التي تتطلب سلامة إشارة استثنائية لإشارات PAM4. وفي مجال إلكترونيات السيارات، تدعم هذه الصفائح أنظمة مساعدة السائق المتقدمة (ADAS)، وهوائيات الاتصال من السيارة إلى كل شيء (V2X)، والشبكات داخل السيارة من خلال الحفاظ على أداء كهربائي مستقر عبر دورات درجات الحرارة القصوى (-55 درجة مئوية إلى 150 درجة مئوية) والبيئات القاسية تحت غطاء المحرك. إن الجمع بين الموثوقية الحرارية العالية والمقاومة الكيميائية للمادة يجعلها مناسبة للإلكترونيات الفضائية والدفاعية، مثل رادارات الصفيف المرحلي وأنظمة التحكم في إلكترونيات الطيران ومركبات ثنائي الفينيل متعدد الكلور لتوجيه الصواريخ التي تتطلب مقاومة للوقود النفاث والسوائل الهيدروليكية والصدمات الحرارية. بالإضافة إلى ذلك، فهي تسهل معدات التصوير الطبي (مثل مضخمات التدرج بالرنين المغناطيسي) وأجهزة الحوسبة عالية الأداء مثل مسرعات الذكاء الاصطناعي، حيث تمنع خصائص الخسارة المنخفضة تلف البيانات في القنوات متعددة الجيجابت. كما يدعم ثبات أبعادها كذلك تصميمات التوصيل البيني عالي الكثافة (HDI) وركائز التغليف المتقدمة لوحدات أشباه الموصلات التي تتطلب دوائر فائقة الدقة وميكروفيائية دقيقة للغاية.
تغليف صفائح النسيج الزجاجي EPGC302 المعدلة من القماش الزجاجي EPGC302
يتم تغليف منتجاتنا في علب كرتونية مخصصة بأحجام مختلفة بناءً على أبعاد المواد. تعبأ المنتجات الصغيرة بإحكام في صناديق PP، بينما توضع المنتجات الأكبر حجمًا في صناديق خشبية مخصصة. نضمن الالتزام الصارم بتخصيص العبوات واستخدام مواد توسيد مناسبة لتوفير الحماية المثلى أثناء النقل.
التغليف: كرتون أو صندوق خشبي أو حسب الطلب.
يرجى مراجعة تفاصيل التغليف المقدمة للرجوع إليها.
عملية التصنيع
1.طريقة الاختبار
(1)تحليل التركيب الكيميائي - يتم التحقق منه باستخدام تقنيات مثل GDMS أو XRF لضمان الامتثال لمتطلبات النقاء.
(2)اختبار الخواص الميكانيكية - يشمل اختبارات قوة الشد وقوة الخضوع والاستطالة لتقييم أداء المواد.
(3)فحص الأبعاد - يقيس السماكة والعرض والطول لضمان الالتزام بالتفاوتات المحددة.
(4)فحص جودة السطح - التحقق من وجود عيوب مثل الخدوش أو الشقوق أو الشوائب من خلال الفحص البصري والفحص بالموجات فوق الصوتية.
(5)اختبار الصلابة - يحدد صلابة المواد لتأكيد التوحيد والموثوقية الميكانيكية.
يرجى الرجوع إلى إجراءات اختبارSAM للحصول على معلومات مفصلة.
الأسئلة الشائعة حول صفائح النسيج الزجاجي EPGC302 المعدلة من معدات الحماية الشخصية
Q1. هل ستتحمل درجات الحرارة العالية في ظروف العالم الحقيقي؟
نعم - بفضل معدات الحماية الشخصية المعدلة، فهي تقاوم الحرارة بشكل أفضل من صفائح الإيبوكسي القياسية. في كثير من الحالات، تحتفظ بالقوة والشكل في البيئات التي تتجاوز درجات الحرارة المحيطة النموذجية، مما يجعلها موثوقة في مكونات الهندسة الساخنة أو العبوات الساخنة.
Q2. ماذا عن مقاومة المواد الكيميائية والرطوبة؟
هذه الصفيحة ممتازة في مقاومة امتصاص الرطوبة ومقاومة الزيوت والأحماض الضعيفة والماء. توقع عزلًا ثابتًا وسلوكًا ميكانيكيًا مستقرًا حتى في البيئات الرطبة والمسببة للتآكل قليلاً - مثالية للمحركات الكهربائية والمضخات.
Q3. هل هو مناسب للعزل الكهربائي؟
بالتأكيد. يستخدم على نطاق واسع في التجميعات عالية الجهد والترددات العالية. تساعد قاعدته المعدلة من معدات الحماية الشخصية على الاحتفاظ بأداء العزل حتى عند تعرضه للحرارة أو الرطوبة أو الضغط، مما يوفر راحة البال في الأنظمة الصعبة.
معلومات ذات صلة
1-طرق التحضير الشائعة
تبدأ عملية تصنيع صفائح الأقمشة الزجاجية المصنوعة من البولي فينيلين إيثر متعدد الأثير المعدل EPGC302 بتوليف محلول راتنج معدّل من البولي فينيلين إيثر، حيث يتم تشغيل البولي فينيلين إيثر الأساسي كيميائيًا لتعزيز التفاعل وقابلية المعالجة والاستقرار الحراري. ثم يتم تشريب النسيج الزجاجي الإلكتروني المستمر بهذا الراتنج من خلال عملية طلاء بالغمس يتم التحكم فيها بدقة، مما يضمن تشبعًا موحدًا ونسبًا مثالية من الراتنج إلى الزجاج. يخضع النسيج المشبّع ("ما قبل التشريب") لبرج تجفيف عمودي لتبخير المذيبات والمعالجة الجزئية (التدريج ب)، مما يحقق خصائص تدفق الراتنج المتحكم فيه. يتم بعد ذلك تكديس العديد من طبقات ما قبل التجهيز إلى السماكة المطلوبة ويتم وضعها بين ألواح الفولاذ المقاوم للصدأ المصقول. يتم إخضاع هذا التجميع لقولبة بالضغط بدرجة حرارة عالية في مكبس هيدروليكي متعدد الفتحات تحت معايير محددة بدقة: درجات حرارة تتراوح عادةً بين 180-220 درجة مئوية، وضغط يتراوح بين 300-600 رطل لكل بوصة مربعة، ودورات معالجة مرحلية بعناية لتعزيز الارتباط المتبادل مع التخلص من المواد المتطايرة والفراغات. قد يتبع ذلك المعالجة اللاحقة لزيادة الخصائص الحرارية إلى أقصى حد قبل التشذيب الدقيق والمعالجة السطحية (على سبيل المثال، إعداد ربط رقائق النحاس) والتحقق الصارم من الجودة (بما في ذلك الاختبارات الكهربائية والحرارية والأبعاد) لإكمال العملية، مما يضمن الاتساق من دفعة إلى أخرى لتطبيقات ثنائي الفينيل متعدد الكلور عالية التردد.
