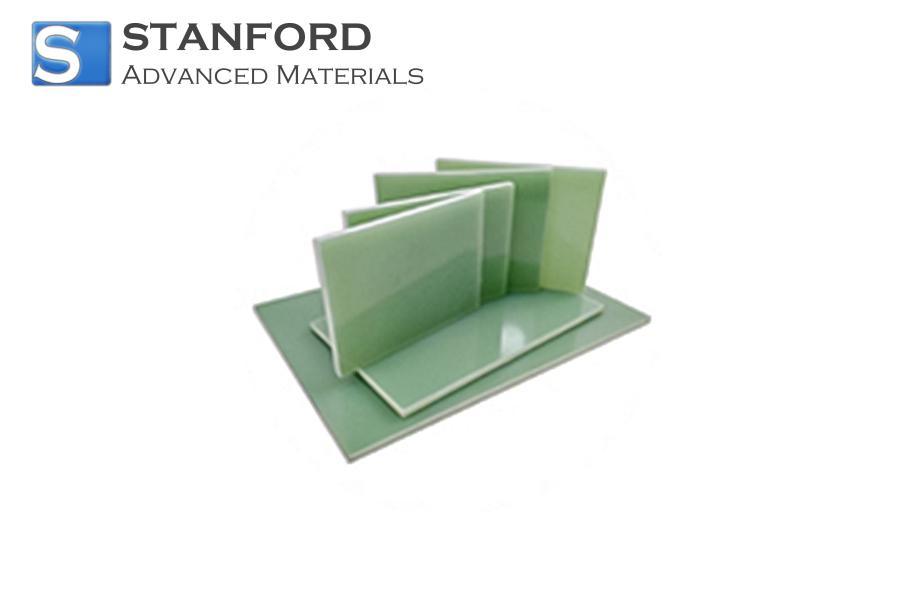

CF6846 EPGC202/FR-4 صفائح إيبوكسي-فينوليك زجاجية مصفحة من الزجاج الفينولي

صفائح EPGC202/FR-4 إيبوكسي-فينوليك زجاجية مصفحة EPGC202/FR-4 الوصف

صفيحةEPGC202/FR-4من الإيبوكسي-الفينوليك الزجاجي هي مادة مركبة عالية الأداء تتكون من نسيج زجاجي منسوج مشبع براتنج الإيبوكسي المبروم، ثم يتم معالجته حرارياً تحت ضغط عالٍ. وينتج عن هذه العملية صفائح صلبة ومثبطة للهب توفر خصائص ميكانيكية وكهربائية استثنائية. تُظهر هذه المادة قوة شد وانثناء عالية، بقيم نموذجية تتجاوز 340 ميجا باسكال، وتحافظ على سلامتها تحت الضغط الحراري، مع مؤشر درجة حرارة يبلغ 130 درجة مئوية. وتتميز خواصها العازلة بخصائص عازلة رائعة، حيث تتميز بقوة عازلة أكبر من 14 كيلو فولت/ملم، وثابت عازل كهربائي يبلغ حوالي 4.8 عند 1 ميجاهرتز، وعامل تبديد منخفض يبلغ حوالي 0.02. هذه الخصائص تجعله مناسبًا لتطبيقات العزل عالية الجهد. بالإضافة إلى ذلك، تُظهر EPGC202 مقاومة ممتازة للرطوبة، حيث تقل معدلات امتصاص الماء عادةً عن 0.5%، مما يضمن أداءً مستقرًا في الظروف الرطبة. كما تتوافق هذه الصفائح أيضاً معمعايير مثبطات اللهب UL94V-0، مما يجعلها مثالية للاستخدام في البيئات التي تكون فيها مقاومة الحريق أمر بالغ الأهمية. يمتد تعدد استخداماتها ليشمل العديد من التطبيقات، بما في ذلك لوحات الدوائر المطبوعة ومكونات المحركات، والمفاتيح الكهربائية، والمعدات الكهربائية الأخرى، خاصةً في البيئات التي يكون فيها العزل الكهربائي والقوة الميكانيكية أمرًا بالغ الأهمية.

تطبيقات صفائح EPGC202/FR-4 المصنوعة من الإيبوكسي والفينول والزجاج المصفح

تُستخدم صفائح EPGC202/FR-4 المصنوعة من الإيبوكسي والفينول الزجاجي على نطاق واسع في مختلف الصناعات نظراً لخصائصها الميكانيكية والكهربائية والحرارية الاستثنائية. وفي قطاع الإلكترونيات، تُستخدم كمادة أساسية للوحات الدوائر المطبوعة (PCBs)، حيث توفر عزلًا موثوقًا ودعمًا هيكليًا للمكونات الإلكترونية. كما أن القوة العازلة العالية للصفائح الكهربائية والامتصاص المنخفض للرطوبة تجعلها مثالية للاستخدام في أنظمة توزيع الطاقة، بما في ذلك المفاتيح الكهربائية والمحولات، مما يضمن التشغيل الآمن والفعال. وفي قطاع السيارات، يتم استخدام EPGC202/FR-4 في تصنيع مكونات المحركات، مثل أجزاء المحرك وأوتاد الفتحات بسبب ثباتها الحراري الممتاز ومقاومتها للإجهاد الميكانيكي. كما أن خصائص المادة المثبطة للهب التي تفي بمعايير UL94 V-0 تجعلها مناسبة للتطبيقات التي تتطلب تدابير صارمة للسلامة من الحرائق. وبالإضافة إلى ذلك، تُستخدم EPGC202/FR-4 في إنتاج تركيبات الاختبار، ومواد تقوية الدوائر المطبوعة المرنة (FPC)، ومكونات الإلكترونيات الاستهلاكية، مما يبرز تنوعها وقدرتها على التكيف في مختلف البيئات الصعبة.

تغليف رقائق EPGC202/FR-4 المصنوعة من الإيبوكسي والفينول والزجاج المصفح

يتم تغليف منتجاتنا في علب كرتونية مخصصة بأحجام مختلفة بناءً على أبعاد المواد. تعبأ المنتجات الصغيرة بإحكام في صناديق PP، بينما توضع المنتجات الأكبر حجمًا في صناديق خشبية مخصصة. نضمن الالتزام الصارم بتخصيص العبوات واستخدام مواد توسيد مناسبة لتوفير الحماية المثلى أثناء النقل.

التغليف: كرتون أو صندوق خشبي أو حسب الطلب.

يرجى مراجعة تفاصيل التغليف المقدمة للرجوع إليها.

عملية التصنيع

1.طريقة الاختبار

(1)تحليل التركيب الكيميائي - يتم التحقق منه باستخدام تقنيات مثل GDMS أو XRF لضمان الامتثال لمتطلبات النقاء.

(2)اختبار الخواص الميكانيكية - يشمل اختبارات قوة الشد وقوة الخضوع والاستطالة لتقييم أداء المواد.

(3)فحص الأبعاد - يقيس السماكة والعرض والطول لضمان الالتزام بالتفاوتات المحددة.

(4)فحص جودة السطح - التحقق من وجود عيوب مثل الخدوش أو الشقوق أو الشوائب من خلال الفحص البصري والفحص بالموجات فوق الصوتية.

(5)اختبار الصلابة - يحدد صلابة المواد لتأكيد التوحيد والموثوقية الميكانيكية.

يرجى الرجوع إلى إجراءات اختبارSAM للحصول على معلومات مفصلة.

الأسئلة الشائعة حول صفائح الإيبوكسي-الفينولي الزجاجية EPGC202/FR-4

Q1. ما هي رقائق EPGC202/FR-4 الإيبوكسي-الفينولي المصنوعة من الأقمشة الزجاجية الإيبوكسي-الفينولي؟

EPGC202/FR-4 عبارة عن مادة مركبة عالية الأداء تتكون من نسيج زجاجي منسوج من الزجاج الإلكتروني المشبع براتنج الإيبوكسي المبروم. يتم معالجتها حرارياً تحت ضغط عالٍ لتشكيل صفائح صلبة ذات قوة ميكانيكية ممتازة وخصائص عازلة ومثبطات لهب ممتازة.

Q2. ما هي الخصائص الرئيسية للصفائح EPGC202/FR-4؟

توفر هذه الصفيحة قوة شد وضغط عالية، وامتصاص منخفض للرطوبة، وقوة عازلة ممتازة (≥14 كيلو فولت/مم).كما أنها تفي بمعايير مثبطات اللهب UL94 V-0، مما يجعلها مناسبة للتطبيقات التي تتطلب عزلًا كهربائيًا ومقاومة للحريق.

Q3. كيف يُستخدم EPGC202/FR-4 في الإلكترونيات؟

يُستخدم EPGC202/FR-4 على نطاق واسع كمادة ركيزة للوحات الدوائر المطبوعة (PCBs)، مما يوفر الدعم الهيكلي والعزل الكهربائي للمكونات الإلكترونية. تعمل خصائصه المثبطة للهب على تعزيز سلامة وموثوقية الأجهزة الإلكترونية.

معلومات ذات صلة

1-طرق التحضير الشائعة

ينطوي تحضير صفائح EPGC202/FR-4 من الإيبوكسي-الفينول المصنوعة من الأقمشة الزجاجية على عدة خطوات دقيقة لضمان خصائصها الميكانيكية والكهربائية والحرارية العالية. في البداية، يتم نسج النسيج الزجاجي الإلكتروني الخالي من القلويات لتشكيل قماش موحد وناعم. ثم يتم تشريب هذا النسيج بعد ذلك بنظام راتنجات إيبوكسي مبروم مصمم خصيصًا يتضمن راتنجات الإيبوكسي ومواد مقوية ومواد مضافة مثبطة للهب. يتم التحكم في عملية التشريب بعناية لتحقيق توزيع موحد للراتنج، مما يضمن جودة ثابتة في جميع أنحاء الصفائح. بعد التشريب، يخضع النسيج المغطى بالراتنج لعملية معالجة في المرحلة B، حيث يتم معالجته جزئيًا تحت درجة حرارة وضغط محكومين، مما ينتج عنه مادة لزجة شبه معالجة تعرف باسم ما قبل التشريب. يتم بعد ذلك تكديس طبقات ما قبل التجميع هذه في الاتجاه والسماكة المطلوبين، اعتمادًا على متطلبات التطبيق المحددة. يتم تعريض الطبقات المكدسة للضغط الساخن عالي الضغط، حيث يتم تطبيق الحرارة والضغط لمعالجة الراتنج بالكامل، وتوحيد الصفائح وتحقيق السماكة والخصائص الميكانيكية المطلوبة. وبعد المعالجة، يتم تبريد الصفيحة وتقطيعها حسب الحجم وإخضاعها لاختبارات صارمة لمراقبة الجودة لضمان استيفائها للمعايير المطلوبة من حيث القوة الميكانيكية والأداء العازل ومقاومة الرطوبة ومقاومة اللهب. وتنتج عن عملية التصنيع الشاملة هذه صفائح متينة وعالية الأداء ومناسبة لمجموعة واسعة من التطبيقات، بما في ذلك لوحات الدوائر المطبوعة ومكونات العزل الكهربائي والأجزاء الهيكلية في مختلف الصناعات.
