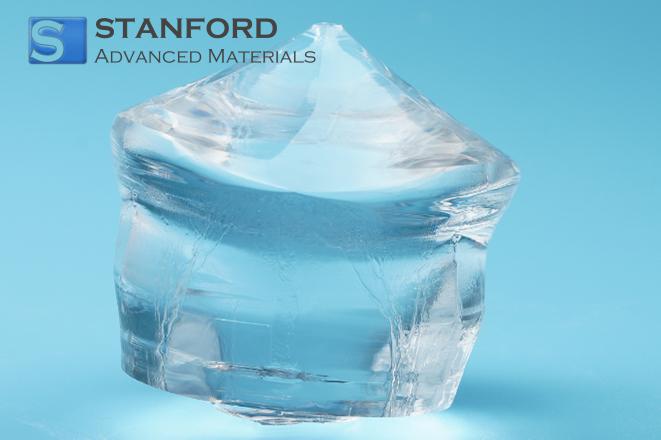

شرح البلورات البصرية الخطية وغير الخطية

1 مقدمة

تُشكّل البلورات الضوئية العمود الفقري للضوئيات الحديثة، مما يتيح وظائف حاسمة من توليد الليزر إلى تحويل التردد الكمي. ومع تطور المتطلبات التكنولوجية التي تشمل أشعة الليزر الطبية فائقة الدقة، والاتصالات البصرية عالية السرعة، وشاشات العرض من الجيل التالي، يصبح فهم التصنيف الوظيفي للبلورات الضوئية أمرًا ضروريًا. تفكك هذه المقالة بشكل منهجي 2 من البلورات الأساسية:

1. البلورات البصرية الخطية → وسائط نقل الضوء السلبية (على سبيل المثال، عدسات CaF2 للطباعة الحجرية بالأشعة فوق البنفسجية العميقة)

2. بلورات ضوئية غير خطية (NLO) → بلورات غير خطية (مثل بلورات BBO في مؤشرات الليزر الخضراء)

نقوم بتشريح كل نوع من خلال أربعة أبعاد حاسمة:

التركيب المادي: ركائز الأكسيد/الفلورايد/أشباه الموصلات

الخصائص الرئيسية: نطاقات الشفافية، وعتبات التلف، والاستقرار الحراري

سيناريوهات التطبيق: من الحوسبة الكمومية إلى الليدار العسكري

إرشادات الاختيار: مطابقة معلمات البلورة مع متطلبات النظام الضوئي

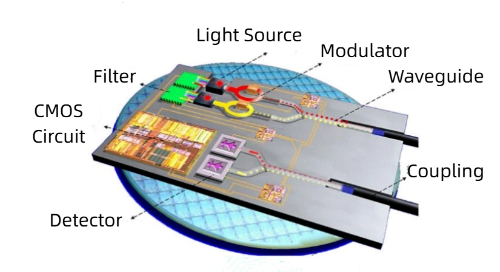

الشكل 1 مخطط مفاهيمي للرقاقة الضوئية المتكاملة القائمة على السيليكون

2 البلورات الضوئية الخطية

تُظهر البلورات الضوئية الخطية، كما يوحي الاسم، تأثيراً كهربائياً بصرياً خطياً، مما يعني أن معامل انكسار البلورة يتغير خطياً تحت تأثير مجال كهربائي خارجي. وهذا يجعل البلورات البصرية الخطية ذات قيمة عالية للتطبيقات في مجالات مثل الاتصالات البصرية ومعالجة الإشارات البصرية.

2.1 الخصائص الرئيسية

تحافظ البلورات البصرية الخطية على معامل انكسار ثابت تحت تأثير المجال الكهربائي، وترتبط استجابتها البصرية خطيًا بشدّة الضوء. وهي تؤدي في المقام الأول وظائف أساسية مثل نقل الضوء وانحرافه وترشيحه. ويكمن الفرق الأساسي بين البلورات الخطية وغير الخطية في غياب القدرة على تحويل التردد.

الجدول 1 الشفافية البصرية واسعة النطاق

المزايا التقنية:

• نفاذية >99% في طيف الأشعة فوق البنفسجية إلى طيف الأشعة تحت الحمراء (بعد المعالجة المضادة للانعكاس السطحي)
• فقدان تشتت منخفض → يحافظ على جودة شعاع نظام الليزر (M2 < 1.1)

تُظهر البلورات الضوئية الخطية ثباتًا بيئيًا ممتازًا في ظل الظروف القاسية، وتحديدًا

1. ثبات حراري: معامل التمدد الحراري أقل من 5×10^^(-6) كلفن ^-1 (على سبيل المثال، فلوريد الكالسيوم CaF2 لديه 1.8×10^(-6) كلفن ^-1 فقط)، يمتد نطاق درجة حرارة التشغيل من -200 درجة مئوية إلى +400 درجة مئوية (تم التحقق من صحة هذا الأداء في النوافذ البصرية المصنوعة من السيليكا المنصهرة في الفضاء الجوي).

2. خمول كيميائي:لا تُظهر بلورات الفلوريد (MgF2/CaF2) تآكلًا في البيئات ذات الرطوبة النسبية >90% وهي مقاومة للتآكل الحمضي القوي (باستثناء بيئات حمض الهيدروفلوريك)، مع معدل فقدان وزن تآكل سنوي أقل من 0.01 ملغم/سم².

3. المتانة الميكانيكية: تصل صلابة موس ≥5 (تصل صلابة سيلينيد الزنك ZnSe إلى 5.5، ومقاومة للتآكل الناتج عن الرمل والغبار)، ومقاومة الصدمات الحرارية ΔT>300 كلفن (تحتاج التطبيقات النموذجية مثل أغطية الصواريخ بالأشعة تحت الحمراء إلى تحمل صدمة حرارية تبلغ 800 درجة مئوية في حجرة المحرك).

2.2 سيناريوهات التطبيق

في أنظمة الطباعة الحجرية بالأشعة فوق البنفسجية العميقة، أصبحت عدسات فلوريد الكالسيوم (CaF2) المكونات البصرية الأساسية لآلات الطباعة الحجرية الغاطسة بسبب نطاق إرسالها الواسع للغاية الذي يتراوح بين 0.13 و9 ميكرومتر وفقدان منخفض للغاية يبلغ <0.001 ديسيبل/سم في 193 نانومتر. ويضمن معامل تمددها الحراري البالغ 1.8×10^^(-6) كلفن ^-1 دقة التعريض على مستوى النانومتر، مما يحافظ على انحراف واجهة الموجة <λ/50 في ظل ظروف التعريض المستمر على مدار الساعة طوال أيام الأسبوع في مصانع الرقائق، مما يتيح مباشرةً إنتاج كميات كبيرة من الرقائق بمعالجات أقل من 7 نانومتر.

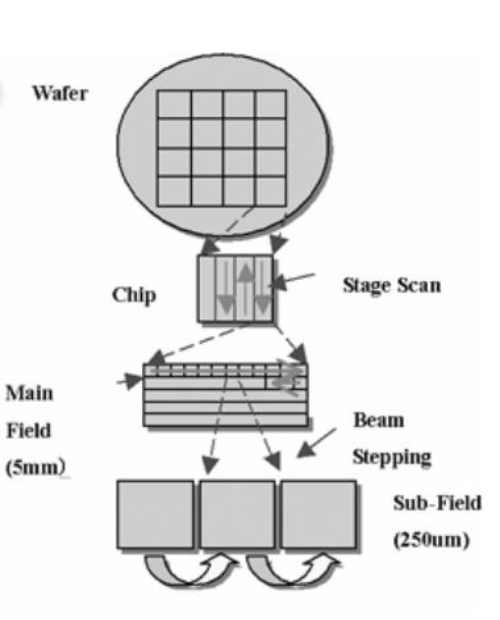

الشكل 2 تفكيك آلة الطباعة الحجرية

في مجال رؤوس توجيه الصواريخ بالأشعة تحت الحمراء، تحقق رقائق سيلينيد الزنك بالترسيب الكيميائي بالبخار الكيميائي (CVD-ZnSe) نفاذية أكبر من 99.3% في نطاق الأشعة تحت الحمراء متوسطة الموجة 3-5 ميكرومتر، مع تحملها لإشعاع ليزر 10 ميجاوات/سم2 وصدمة حرارية في حجرة المحرك بدرجة حرارة 800 درجة مئوية. تمكنه صلابته التي تبلغ 5.5 في موس من مقاومة تآكل الرمال والغبار أثناء الطيران الأسرع من الصوت، بينما تضمن مقاومته للصدمات الحرارية التي تزيد عن 300 كلفن قدرة الطائرة على إكمال عملية الاستحواذ على الهدف في البيئات شديدة الخصومة.

في شبكات الاتصالات الكمية، تحقق مادة الألياف الضوئية الأساسية المصنوعة من الكوارتز الاصطناعي (SiO2) أقل خسارة في التاريخ عند 0.0002 ديسيبل/كم عند 1550 نانومتر، مما يتيح توزيع المفاتيح الكمومية على مسافات تصل إلى آلاف الكيلومترات. ويضمن استقرار درجة حرارته المنخفضة عند -200 درجة مئوية تحت الصفر كفاءة الاقتران البصري لكاشفات الفوتون الأحادي الفائق التوصيل في بيئات الهيليوم السائل، بينما يلبي معدل انكسار معامل الانكسار <5×10^^(-7)/يوم متطلبات اتساق الطور لنقل الحالات الكمية لمسافات طويلة.

تعتمد أنظمة التصوير بالمنظار الطبي على الخمول الكيميائي لحزم نقل الصور من الياقوت (Al2O3) للحفاظ على فقدان الوزن السنوي للتآكل <0.005 ملغم/سم2 في سوائل الجسم شديدة التآكل. وتدعم نافذة الإرسال بالأشعة تحت الحمراء القريبة المرئية 0.4-1.8 ميكرومتر تحديد الأورام متعددة الأطياف، بينما تضمن قوة الضغط البالغة 8.5 جيجا باسكال انتقال الضوء الآمن للمسابير التي يبلغ قطرها <1 مم في تجاويف جسم الإنسان.

الجدول 2 سيناريوهات التطبيق المختلفة والأداء البلوري المقابل لها

2.3 دليل مطابقة تطبيقات الكريستال البصري الخطي

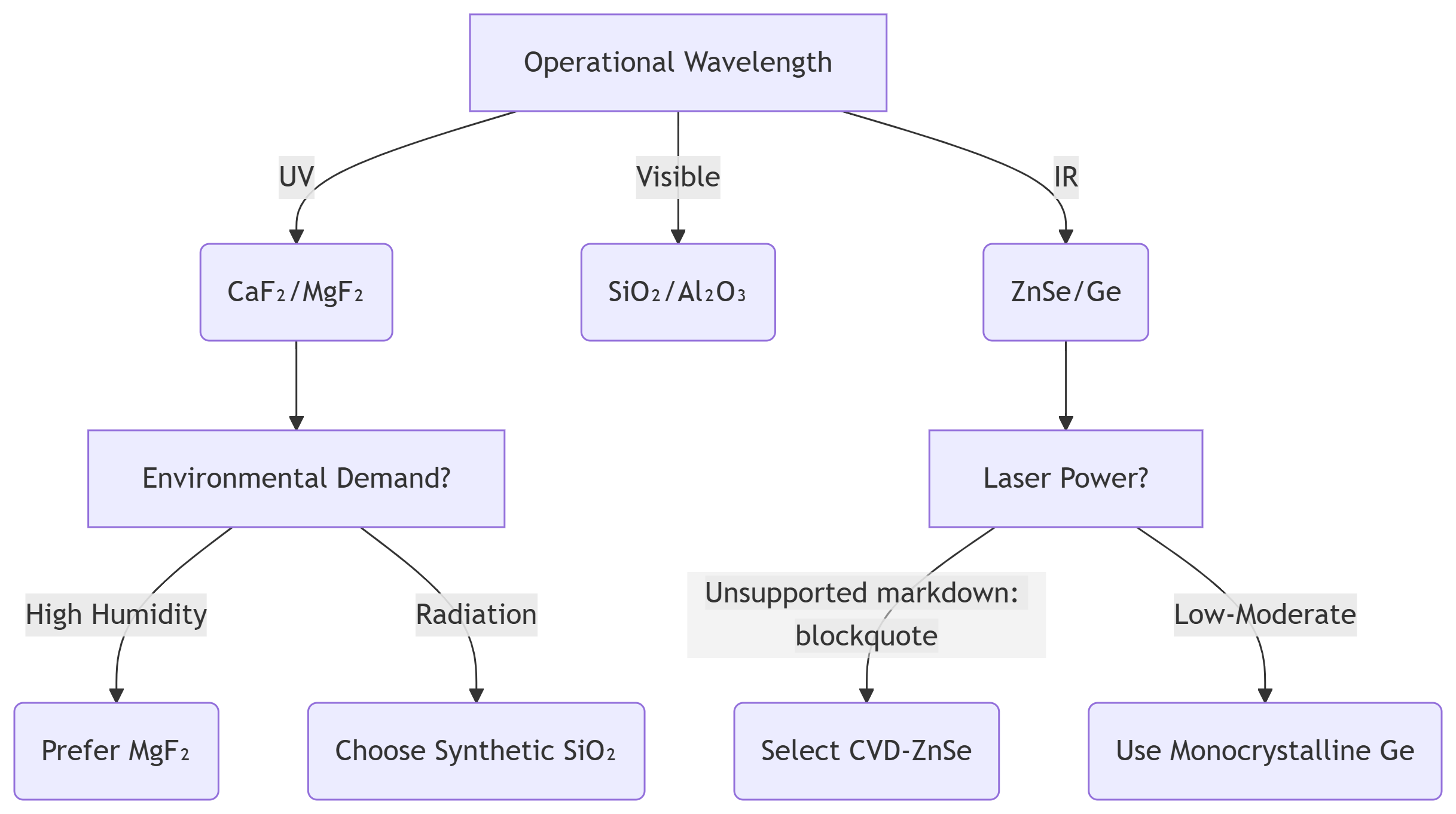

الشكل 3 دليل مطابقة تطبيقات الكريستال البصري الخطي

هل تحتاج إلى بلورات خطية لمشروعك؟اتصل بستانفورد أدفانسد أدفانسد ماتيريالز!

3 البلورات البصرية غير الخطية (NLO)

بشكل عام، يمكن أن تنتج البلورات البصرية غير الخطية (NLO) تأثيرات بصرية غير خطية تحت تأثير الضوء الشديد أو المجالات الخارجية. ويُطلق على البلورات التي تُظهر هذا التأثير تحت المجالات الخارجية اسم بلورات كهروبصرية أو مغناطيسية بصرية أو بلورات صوتية بصرية. بالإضافة إلى ذلك، هناك بلورات أو بوليمرات مكونة من جزيئات عضوية تحتوي على أنظمة مترافقة.

3.1 تكوين المواد

تشمل المركبات المستخدمة على نطاق واسع كل من KH2PO4 (KDP)، وH4H2PO4 (NH4H2PO4)، وCsH2AsO4 (CDA)؛ KTiOPO4 (KTP)، KNbO3 وNiNbO3 وNiNbO3 وB2NaNb5O15؛ BaB2O4 (BBO)، وLib3O5 (LBO)، وNaNO2؛ GaAs، وInSb، وInsb، وInAs، وZnS، إلخ. وحسب الحالة، يتم تصنيفها إلى بلورات سائبة، وأغشية رقيقة، وألياف، وبلورات سائلة.

تحتويبلورة بورات الليثيوم، التي تُعرف اختصارًا ببلورة LBO، على الصيغة الجزيئية LiB3O5، وتنتمي إلى نظام البلورات التقويمية، وهي مادة بصرية غير خطية ذات المجموعة الفضائية Pna2. تم اكتشافه لأول مرة من قبل معهد فوجيان لهيكل المواد. وتبلغ كثافتها 2.48 جم/سم مكعب، وصلابة موس 6، ونطاق إرسال واسع (0.16-2.6 ميكرومتر)، ومعامل بصري لا خطي كبير غير خطي، وعتبة تلف بصري عالية (حوالي 4.1 أضعاف KTP، و1.83 ضعف KDP، و2.15 ضعف BBO)، واستقرار كيميائي ممتاز ومقاومة للتحلل. ويمكن استخدامه في التوليد التوافقي الثاني والثالث لليزر 1.06 ميكرومتر ويمكنه تحقيق مطابقة الطور من الفئة الأولى والفئة الثانية. وباستخدام ليزر Nd: YAG مؤمّن النمط بكثافة طاقة تبلغ 350 ميجاوات/سم2، يمكن لعينة بطول إرسال ضوئي يبلغ 11 مم (سطح غير مطلي) تحقيق كفاءة تحويل تناسقي ثانٍ تصل إلى 60%. يمكن استخدام بلورات LBO لتصنيع مضاعفات التردد الليزري والمذبذبات البارامترية الضوئية. يمكن استخدام طرق المحاليل ذات درجة الحرارة العالية لتنمية بلورات مفردة ذات جودة بصرية.

يتطابق التركيب الأساسي لبلورات بورات الليثيوم السيزيوم الليثيوم (بلورات CLBO) مع بلورات بورات الليثيوم الباريوم وبورات الليثيوم السيزيوم. ويُعد الجمع بين المجموعات المستوية ورباعي الأوجه في شريحة الأنيون المصدر الرئيسي لتأثيراتها اللاخطية الكبيرة. يتراوح نطاق الشفافية من 175 نانومتر إلى 2.75 ميكرومتر، مع نفاذية ممتازة على نطاق واسع من الأشعة فوق البنفسجية ومعامل لا خطي فعال أكبر. ويتميز بانكسار معتدل، مما يتيح مطابقة الطور للجيل التوافقي الثاني والثالث والرابع وحتى الخامس من ليزر Nd: YAG.

يمكن أيضًا زراعة بلورات CLBO باستخدام طريقة الملح المنصهر، مما يتيح النمو السريع لبلورات مفردة كبيرة الحجم وعالية الجودة. وهي تُظهر استقرارًا ممتازًا في درجة الحرارة، وعرض نطاق ترددي زاوي واسع، وزاوية تشتت صغيرة، مع عتبة تلف ضوئي عالية واستقرار كيميائي جيد، وهي غير استرطابية بشكل أساسي. ومع ذلك، لا يزال يتعين اختبار ثبات هذه البلورات على المدى الطويل في ظل الاستخدام المطول.

بلورات فوسفات ثنائي هيدروجين البوتاسيوم (بلورات KDP) هي إحدى البلورات القابلة للذوبان في الماء. وهي عبارة عن بلورات متعددة الروابط تعتمد في المقام الأول على الروابط الأيونية، ولكن توجد روابط تساهمية وروابط هيدروجينية داخل المجموعات الأنيونية. وتنشأ خصائصها البصرية غير الخطية في المقام الأول من هذه المجموعات. تتمتع بلورات KDP بقابلية ذوبان عالية في الماء. وتزرع عادةً باستخدام طرق تدفق المحلول وطرق التدفق المتدرج في درجة الحرارة. ويمكن زراعة بلورات KDP كبيرة الحجم بسرعة باستخدام طرق وعمليات خاصة. ونظرًا لأن بلورات KDP تنمو في محاليل مائية، فإن صلابة موس تبلغ 2.5، وهي منخفضة نسبيًا، وهي عرضة للتحلل، لذلك يجب اتخاذ تدابير وقائية. بالإضافة إلى استخدامها كبلورات تحويل التردد، تُظهر بلورات KDP خصائص كهروضوئية ممتازة، بما في ذلك معامل كهروضوئي عالٍ، وجهد منخفض لنصف الموجة، وأداء كهرضغطية جيد. وباعتبارها بلورات تحويل تردد ممتازة، تتيح بلورات KDP التوليد التوافقي الثاني والثالث والرابع لليزر 1.064 ميكرومتر ومضاعفة التردد لليزر الصبغي، مما يجعلها مطبقة على نطاق واسع. كما أنها تُستخدم أيضًا لتصنيع مفاتيح التبديل الكمي لليزر والمعدِّلات الكهربائية الضوئية وشاشات الصمامات الضوئية المتجانسة.

3.2 الخصائص الرئيسية

تنبع الخصائص الأساسية للبلورات الضوئية غير الخطية من تركيبها الشبكي البلوري غير المتماثل المركزي، الذي يكسر القيود الخطية على الاستقطاب المتوسط، مما يسمح بتوسيع العلاقة بين شدة الاستقطاب الكهربائي P والمجال الكهربائي للضوء الساقط E إلى P = ε ₀(χ(1)E + χ(2)E2 + χ(3)E3 + ⋯). ويحدد المعامل غير الخطي من الدرجة الثانية χ(2) مباشرةً كفاءة تحويل التردد في البلورة. على سبيل المثال، يصل المعامل χ(2) لبورات الباريوم المخدرة بالبورون (BBO) إلى 2.2 م/فولت في الطور β، مما يتيح توليد الترددات التوافقي الثاني للضوء الأخضر 532 نانومتر من الضوء الأساسي 1064 نانومتر بكفاءة تحويل تتجاوز 60%.

ولتحقيق نقل فعال للطاقة، يجب أن تفي البلورة بشرط حفظ الزخم Δk=k2k-2k1=0 (مع أخذ التوليد التوافقي الثاني كمثال). تضبط بلورات فوسفات البوتاسيوم التيتانيوم البوتاسيوم (KTP) المضبوطة درجة حرارتها من خلال التحكم الدقيق في درجة الحرارة (± 0.1 درجة مئوية)، مما يحقق كفاءة مطابقة بنسبة >95% في نطاق الاتصال 0.8-1.5 ميكرومتر. من ناحية أخرى، تحقق نيوبات الليثيوم المستقطبة دوريًا (PPLN) مطابقة شبه طورية في درجة حرارة الغرفة من خلال هياكل المجال الاصطناعي. يمكن لدورة مجاله التي تبلغ 30 ميكرومتر أن تتحكم بدقة في التذبذب البارامترى لضوء المضخة 1.5 ميكرومتر لإنتاج خرج الأشعة تحت الحمراء المتوسطة 3-5 ميكرومتر.

يتم تحديد قدرة التعامل مع الطاقة للبلورات غير الخطية بشكل مشترك من خلال فجوة النطاق الجوهرية Eg والتوصيل الحراري κ. ويمتلك فلوريد بورون البوتاسيوم (KBBF) قدرة إخراج فوق بنفسجية عميقة للغاية تتراوح بين 160-200 نانومتر (Eg = 8.5 إي فولت)، ولكن الموصلية الحرارية تبلغ 1.2 واط/(م-ك) فقط، مما يؤدي إلى تلف ضوئي تحت إشعاع ليزر الفيمتو ثانية بقدرة 1 جيجاوات/سم2. وعلى النقيض من ذلك، يتميز تيتانات البوتاسيوم-أرسينات البوتاسيوم (KTA) بموصلية حرارية عالية تبلغ 3.5 واط/(م-ك)، مما يتيح إخراجًا مستقرًا في نطاق الطول الموجي 3-5 ميكرومتر تحت إشعاع ليزر مستمر عند 15 ميجاوات/سم2، مما يجعله مادة أساسية لأنظمة التدابير المضادة العسكرية بالأشعة تحت الحمراء.

على الرغم من أن كبريتيد الغاليوم الفضي (AgGaS2) لديه نطاق إرسال واسع للغاية للأشعة تحت الحمراء يتراوح بين 0.8-12 ميكرومتر، إلا أن صلابته في موس 3.2 فقط، وهو مادة استرطابية (يتضبد سطحه عندما تكون الرطوبة أكثر من 60٪)، مما يحد بشدة من تطبيقاته الهندسية. تستبدل فضة السيلينيوم الغاليوم السيلينيوم المحسّنة (AgGaSe2) الكبريت بالسيلينيوم، مما يزيد من الصلابة إلى 4.5، وتتحد مع طلاء الكربون الشبيه بالماس (DLC) لرفع مقاومة الرطوبة إلى معايير MIL-STD-810H، مما يطيل عمر أنظمة ليدار الأشعة تحت الحمراء المتوسطة في بيئات الغابات الاستوائية المطيرة إلى أكثر من 10000 ساعة.

لتحقيق التوازن بين المعاملات اللاخطية العالية مع القدرة القوية على التكيف البيئي، تدمج البلورات المركبة المترابطة (مثل BBO/YAG) الطبقة الوظيفية لتحويل التردد في BBO (χ(2) = 2.2 م/فولت) مع ركيزة تبديد الحرارة في YAG عبر تقنية الاتصال البصري، مما يتيح طاقة خرج الليزر فوق البنفسجي 355 نانومتر لتجاوز 50 واط مع تقليل التشوه الحراري بنسبة 80%. تحقق هذه الهياكل دقة 10 نانومتر في أنظمة الكشف عن عيوب الطباعة الحجرية لأشباه الموصلات.

الجدول 3 بلورات ذات خصائص مختلفة وتطبيقاتها القابلة للتطبيق

3.3 سيناريوهات التطبيق

في مجال التصنيع الدقيق بالليزر، تستخدم بلورات نيوبات الليثيوم المستقطبة دورياً (PPLN) بلورات الليثيوم المستقطبة دورياً (PPLN) هيكل المجال الاصطناعي لتحقيق تحويل الجيل التوافقي الثاني من ضوء ليزر الألياف 1064 نانومتر إلى ضوء أخضر 532 نانومتر، مع كفاءة تحويل تتجاوز 80%. وقد مكّن ذلك من الاعتماد الواسع النطاق لمعدات الحفر بالليزر فائقة السرعة في معالجة فتحات تبريد الأغشية الهوائية في شفرات التوربينات الفضائية. وبفضل دقة ضبط درجة الحرارة التي تبلغ ± 0.1 درجة مئوية وعتبة تلف تبلغ 30 جيجاوات/سم2، تمت زيادة سرعة المعالجة للثقوب ذات الحجم الميكروني (القطر Φ8 ± 0.5 ميكرومتر) إلى 500 ثقب في الثانية، مع معدل إنتاجية يصل إلى 99.8%، مما يقلل بشكل كبير من تكاليف تصنيع محركات الليب.

تعتمد تكنولوجيا المعلومات الكمية على تأثير التحويل التلقائي الباراماتيكي التلقائي لبلورات BBO لتوليد أزواج فوتونات متشابكة. عندما يسقط ضوء مضخة الأشعة فوق البنفسجية 355 نانومتر بزاوية 5 درجات مطابقة للطور، يولد المعامل غير الخطي للبلورة χ(2) = 2.2 م/فولت أزواج فوتونين متشابكة بطول موجة 710 نانومتر، مما يحقق درجة تشابك كمي تبلغ 98.7%. وقد تحققت هذه العملية في نظام "Micius" الصيني لتوزيع مفاتيح الأقمار الصناعية "Micius"، مما ينتج 4 ملايين زوج فوتون متشابك في الثانية، مما يضمن معدل خطأ بت أقل من 0.1% للاتصال من الأقمار الصناعية إلى الأرض على مستوى 1200 كيلومتر، ويدفع بالإنترنت الكمي إلى المرحلة العملية.

تعالج مراقبة الغازات النزرة البيئية تحديات الكشف عن الميثان من خلال تأثير التردد المختلف لبلورات السيلينيوم الغاليوم الفضي (AgGaSe2). عندما يمتزج ضوء الإشارة بالأشعة تحت الحمراء المتوسطة 3.5 ميكرومتر وضوء المضخة 1.5 ميكرومتر في البلورة، يمكن أن يغطي نطاق الضبط الواسع (1.5-18 ميكرومتر) بدقة ذروة امتصاص جزيئات الميثان البالغة 3.31 ميكرومتر، مع حساسية كشف تبلغ 0.1 جزء في البليون. عند دمجها مع نظام ليدار مثبت على طائرة بدون طيار، تتيح هذه التقنية التصوير ثلاثي الأبعاد لتركيزات الميثان ضمن دائرة نصف قطرها 10 كيلومترات من تسربات حقول النفط والغاز، مع دقة مكانية أفضل من 0.5 متر، مما يحقق تخفيضات سنوية في الانبعاثات تتجاوز 200,000 طن من مكافئ ثاني أكسيد الكربون.

تنبع الاختراقات في أبحاث علوم الدماغ من قدرات التعديل الكهروضوئي لبلورات نيوبيات الليثيوم المطعمة بالمغنيسيوم (MgO: LiNbO3). في نظام الفحص المجهري ثنائي الفوتون، عندما يتم تطبيق مجال كهربائي بقوة 40 كيلو فولت/سم على البلورة، يصل التغير في معامل الانكسار Δn إلى 1.7×10^(-4)، مما يتيح تعديل الطور على مستوى الميلي ثانية لنبضات ليزر الفيمتو ثانية. وتتيح هذه الخاصية إمكانية الحصول على عمق اكتساب الإشارات العصبية في القشرة الدماغية للفئران الحية ليتجاوز 1.6 ملم، مع دقة زمانية مكانية تصل إلى مستوى دون الميكرون/ميلي ثانية، مما يتيح رسم خرائط ناجحة لمسارات انتشار الأميلويد β في نماذج مرض الزهايمر وتوفير أهداف جديدة لتطوير الأدوية المستهدفة.

إن الابتكارات في تكنولوجيا الطباعة الحجرية فوق البنفسجية العميقة مدفوعة ببلورات فلوريد البورون البوتاسيوم (KBBF). يولد هيكلها الطبقي انكسارًا كبيرًا (Δn = 0.07 عند 200 نانومتر) مقترنًا بفجوة نطاق 5.5 فولت إلكترونيًا، مما يتيح تحويل ضوء ليزر إكسيمر 193 نانومتر من فلوريد البورون ArF إلى مخرجات سداسية التوافقات 129 نانومتر. وقد مكنت هذه العملية من إنتاج رقائق منطقية بعرض خط يبلغ 13 نانومتر باستخدام عملية N+2 الخاصة بشركة SMIC، مما زاد من كثافة الترانزستور إلى 310 مليون لكل مليمتر مربع مع تقليل استهلاك الطاقة لآلة الطباعة الحجرية بالليثوغرافيا فوق البنفسجية بنسبة 40%، مما يمثل إنجاز الصين في الاعتماد على الذات التكنولوجية في العمليات التي تقل عن 7 نانومتر.

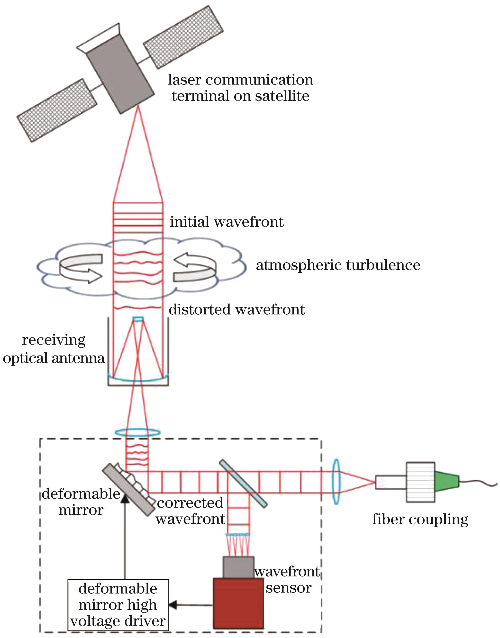

الشكل 4 رسم تخطيطي لاتصالات الليزر عبر الأقمار الصناعية

3.4 إرشادات الاختيار

يكمن جوهر عملية اتخاذ قرار الاختيار في التوازن ثلاثي الأبعاد بين المتطلبات الوظيفية والقيود البيئية وتكاليف دورة الحياة الإجمالية. أولاً، يجب تحديد الأهداف الوظيفية الأساسية بوضوح: إذا كان تحويل التردد (مثل المضاعفة أو الجمع) مطلوبًا، اختر المواد المرشحة بناءً على الطول الموجي المستهدف - بالنسبة للنطاق فوق البنفسجي (أقل من 400 نانومتر)، أعط الأولوية ل LBO (الحد الأدنى للإرسال 185 نانومتر) أو KBBF (حافة القطع 147 نانومتر)؛ بالنسبة لنطاق الضوء المرئي، ركز على BBO (χ(2)= 2.2 م/فولت) وKTP (نضج المعالجة >90%)؛ بالنسبة لنطاق الأشعة تحت الحمراء المتوسطة إلى الطويلة (>2 ميكرومتر)، ضع في اعتبارك ZnGeP2 (3.5-12 ميكرومتر) أو AgGaSe2 (0.8-18 ميكرومتر).

تُعد القدرة على التكيف البيئي قيدًا رئيسيًا: في السيناريوهات ذات التقلبات في درجات الحرارة >±1 درجة مئوية (على سبيل المثال, ليزر السيارات)، تجنب KBBF (حساسية درجة الحرارة 0.05 mrad/° مئوية) وبدلاً من ذلك استخدم المادة الخاملة حرارياً BiBO (Δn/ΔT = -1.2×10^(-6) K^-1)؛ في البيئات ذات الرطوبة العالية (رطوبة نسبية > 80%)، تجنب AgGaS2 المسترطبة (عتبة التعفير RH = 60%) والتحول إلى ZnGeP2 المطلي (طلاء DLC يجتاز اختبار دورة الرطوبة والحرارة MIL-STD-810H).

تتطلب نماذج التكلفة تقييماً شاملاً: على مدى دورة مدتها 15 عاماً، في حين أن تكلفة KTP تبلغ التكلفة الأولية ثلث تكلفة PPLN فقط، فإن خصائصه الاسترطابية تؤدي إلى زيادة 2.5 ضعف في تكرار الصيانة، مما يؤدي إلى تكلفة إجمالية للملكية (TCO) تتجاوز PPLN بنسبة 23%؛ في حين أن YCOB، على الرغم من تكلفته الباهظة، لديه عتبة تلف تبلغ 32 جيجاوات/سم^2، مما يقلل من تصميم التكرار في النظام ويخفض تكلفة إخراج وحدة الليزر عالي الطاقة بنسبة 41%.

عندما لا تستطيع معلمات المواد تلبية أهداف متعددة في وقت واحد، يجب إنشاء آلية مفاضلة كمية:

تعارض تغطية النطاق الترددي مقابل تعارض قدرة معالجة الطاقة: يغطي AgGaSe2 من 0.8 إلى 18 ميكرومتر ولكن لديه عتبة تلف تبلغ 50 ميجاوات/سم2 فقط. ويتمثل الحل في التحول إلى ZGP (التضحية بنطاق 0.8-1.5 ميكرومتر)، وزيادة عتبة الطاقة إلى 3.5 جيجاوات/سم2، وتعويض النطاق المفقود عن طريق التذبذب البصري الباراماتيكي (OPO).

تعارض الكفاءة مقابل الثبات تحتوي بلورات DAST على χ(2) χ(2) تبلغ 300 pm/V، ولكن درجة حرارة التحلل الحراري تبلغ 150 درجة مئوية فقط. يمكن للأنظمة العسكرية أن تختار KTP (χ(2) = 15 pm/V، ومقاومة درجات الحرارة > 500 درجة مئوية) واستعادة خسائر الكفاءة من خلال بنية متسلسلة.

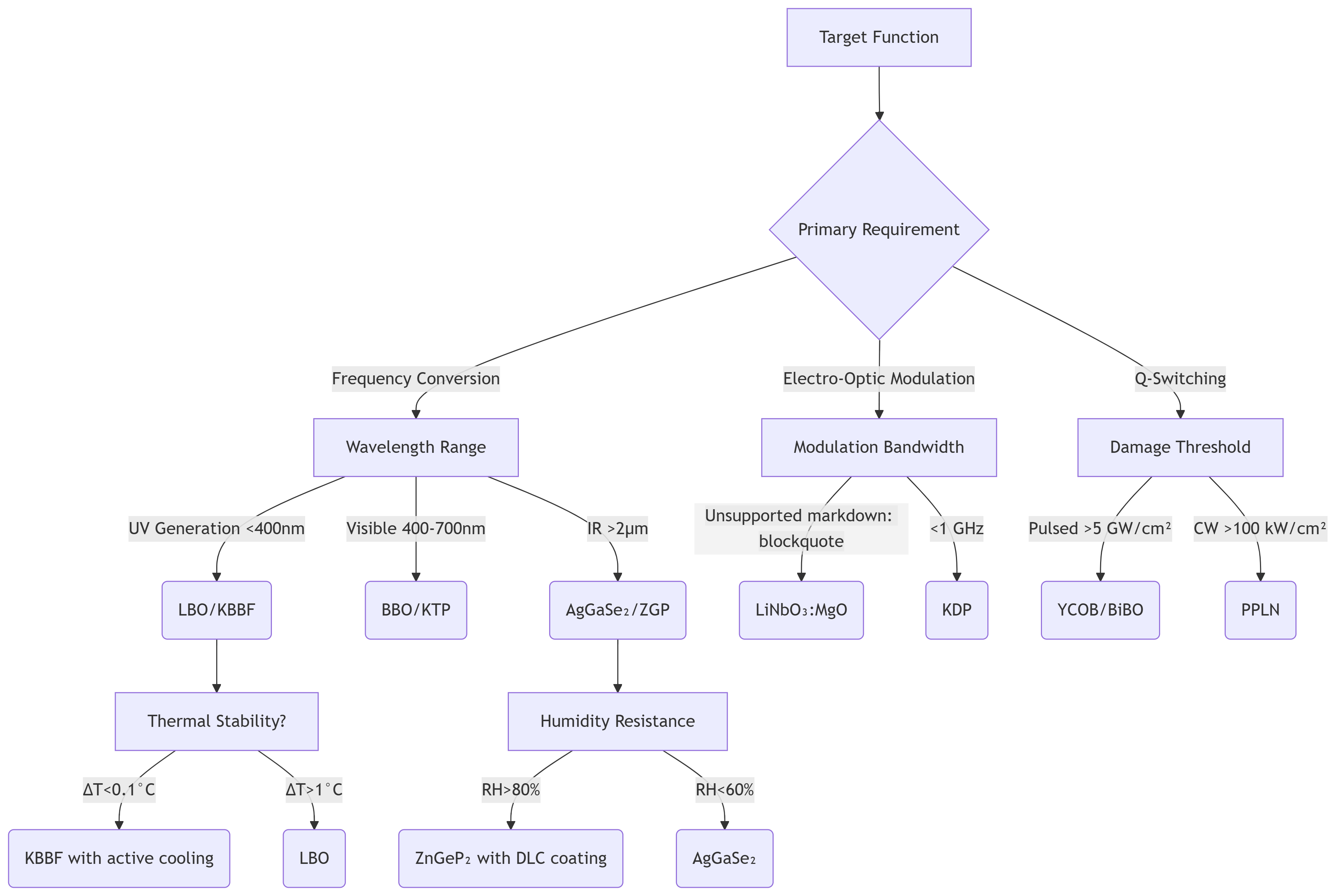

الشكل 5 دليل مطابقة تطبيقات البلورات غير الخطية البصرية غير الخطية

هل تحتاج إلى بلورات غير خطية لمشروعك؟اتصل بستانفورد Advanced Materials!

4 الخلاصة

تشكل البلورات الضوئية - التي تشمل وسائط الإرسال الخطية ومحولات التردد غير الخطية - البنية التحتية الأساسية للضوئيات الحديثة من خلال بنى المواد المصممة بدقة. وتحقق البلورات الخطية مثل CVD-ZnSe ثبات معامل الانكسار (Δn = 0)، مما يتيح نقل الأشعة تحت الحمراء بدون تشويه في الظروف الفضائية القصوى مثل قباب الصواريخ التي تفوق سرعتها سرعة الصوت 800 درجة مئوية. تستغل البلورات غير الخطية مثل PPLN الشبيكات غير المتماثلة غير المركزية (χ(2)> 2 م/فولت) للوصول إلى كفاءة تحويل كمي بنسبة >95%، مما يعزز التقدم من توزيع التشابك القائم على الأقمار الصناعية إلى التحويل الدقيق بالليزر فائق السرعة بسرعة 500 ثقب/ثانية.

ويرتكز الاتجاه الناشئ على التكامل البلوري متعدد الوظائف: تعمل هياكل BBO/ZnSe المترابطة على كبح التشوه الحراري بنسبة 80% مع الحفاظ على خرج الأشعة فوق البنفسجية بقدرة 50 واط لفحص عيوب أشباه الموصلات بدقة 10 نانومتر. يطيل ZnGeP2 المغلف بـ DLC العمر التشغيلي لـ"ليدار" في منتصف الأشعة تحت الحمراء ويتجاوز 10,000 ساعة في بيئات ذات رطوبة نسبية >90%، مما يحقق متانة متوافقة مع MIL-STD-810H. يعمل التآزر عبر النطاقات على إعادة تعريف السقوف الضوئية - تتيح الطباعة الحجرية بالأشعة فوق البنفسجية ثنائية الفينيل متعدد الكلور التي تعمل بتقنية DUV 129 نانومتر الآن عقد منطقية 13 نانومتر، مما يقلل من متطلبات طاقة نظام الأشعة فوق البنفسجية الأوروبية بنسبة 40%.

تعمل ضرورات الاستدامة على إعادة تشكيل خيارات المواد. على الرغم من أن مادة PPLN تتكبد ثلاثة أضعاف التكلفة الأولية لمادة KTP، إلا أن صيانتها التي تقترب من الصفر تقلل من التكلفة الإجمالية للملكية لمدة 15 عامًا بنسبة 23% في تطبيقات الاتصالات. وبالنظر إلى المستقبل، تعد مركبات Ga2O3/SiC الهجينة بتحسين مقاومة الصدمات الحرارية بنسبة 300% بحلول عام 2030، بينما تستهدف مركبات النقاط الكمومية MoS2 المصممة بالذكاء الاصطناعي معاملات غير خطية > 100 pm/V لمصادر التيراهيرتز المدمجة.

ومع تقاطع هندسة البلورات مع الضوئيات الكمية، فإن عتبات الخسارة دون 0.001 ديسيبل/كم أصبحت في متناول اليد - مما يبشر بمستقبل تتيح فيه البصريات المحسّنة للمواد شبكات كمومية عالمية وتصويرًا طبيًا مخصصًا وأنظمة إكساسكيل الموفرة للطاقة.
