التوليف متعدد الأوجه لأكسيد السيليكون الوظيفي لأكسيد السيليكون البزموتي (BSO)

1 مقدمة

سيليكات البزموت (الصيغة الكيميائية Bi12SiO20 أو Bi4Si3O12) هي مادة بلورية متعددة الوظائف تتميز بالتأثير الكهروضغطي. يُظهر هيكلها البلوري المكعب معلمات مميزة أساسية مثل المعامل الصوتي البصري r41 = 5 × 10^-12 م/فولت وثابت العزل الكهربائي. يمكن إنتاج مواد أحادية البلورة بأبعاد 20 × 20 × 20 × 200 مم3 باستخدام عمليات مثل طريقة نزول البوتقة والسبائك الميكانيكية. تصل نسبة تبلور المسحوق المركب بطريقة السول-جل إلى 75%.

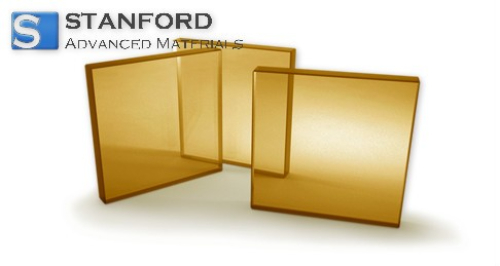

الشكل 1 بلورة أكسيد السيليكون البزموت (BSO)

2 مقدمة موجزة عن أكسيد السيليكون البزموت (BSO)

أكسيد السيليكون البزموت (BSO) هو فئة من المواد البلورية الوظيفية ذات الأشكال الهيكلية الغنية. يتجلى تركيبها الكيميائي في المقام الأول في بنيتين بلوريتين مستقرتين: الطور المكعب Bi4Si3O12 وطور الكلوريت المكعب Bi12SiO20. وعلى الرغم من أن هذه الهياكل البلورية تشترك في نفس نظام عنصر البزموت والسيليكون والأكسجين، إلا أنها تُظهر خصائص فيزيائية مختلفة اختلافًا جوهريًا بسبب الاختلافات الأساسية في التنسيق الذري. في بلورة Bi4Si3O12، ترتبط رباعيات [SiO4] رباعيات [SiO4] و[BiO6] ثماني الأوجه عبر رؤوس مشتركة لتشكيل شبكة ثلاثية الأبعاد. إن كثافتها العالية (6.8-7.1 جم/سم3) وزمن اضمحلالها القصير (حوالي 100 نانومتر) يجعلها مادة مرشحة مثالية للكشف عن الجسيمات عالية الطاقة. من ناحية أخرى، يحتوي Bi12SiO20 على بنية غير متماثلة مركزية، مع وحدات قفص [B12O14] متداخلة مع رباعي تجزئة [SiO4]، مما يمنحه تأثيرات كهربائية بصرية كبيرة (r41 = 3.8-5.2 م/فولت) وخصائص ضوئية ضوئية، مما يجعله لا يقدر بثمن في تطبيقات معالجة المعلومات البصرية.

وتجدر الإشارة إلى أن نوع العيوب البلورية وتركيزها له تأثير حاسم على أداء BSO. في Bi12SiO20 الذي ينمو عبر طرق الذوبان عالية الحرارة (مثل طريقة Czochralski)، يؤدي تكوين شواغر الأكسجين وما يصاحبها من انخفاض Bi3+ (Bi3+ → Bi2+) إلى إدخال مراكز لونية مما يؤدي إلى انخفاض كبير في النفاذية في نطاق الطول الموجي 450-550 نانومتر (عادةً <50%)، مما يحد بشدة من تطبيقه في الأجهزة البصرية الدقيقة. وفي المقابل، يعمل النمو الحراري المائي في درجات حرارة منخفضة (<400 درجة مئوية) وضغوط عالية (100-150 ميجا باسكال) على كبح هذه العيوب بشكل فعال، مما ينتج عنه بلورات عالية الجودة مع نفاذية ضوء مرئي >68%. ويحدد هذا الارتباط القوي بين البنية والعيوب والأداء بشكل أساسي منطق الاختيار لعمليات التصنيع في سيناريوهات التطبيق المختلفة.

الشكل 2 الهياكل البلورية ل Bi4Si3O12 وBi12SiO20

3 طريقة تحضير Bi4Si3O12 (بلورة تلألؤ مكعبة الطور)

3.1 طريقة المرحلة الصلبة

1. المبادئ الأساسية والعملية

تستخدم طريقة الحالة الصلبة Bi2O3 وSiO2 عالية النقاء كمواد خام لتخليق البنية البلورية المستهدفة (مثل Bi4Si3O12 أو Bi12SiO20) من خلال تفاعلات الحالة الصلبة ذات درجة الحرارة العالية. وتشمل الخطوات الأساسية ما يلي:

خلط المواد الخام: طحن المواد الخام في مطحنة كروية لمدة 5 ساعات وفقًا للنسبة المتكافئة (Bi2O3:SiO2 = 1:1.5 مولار%) لضمان التوحيد.

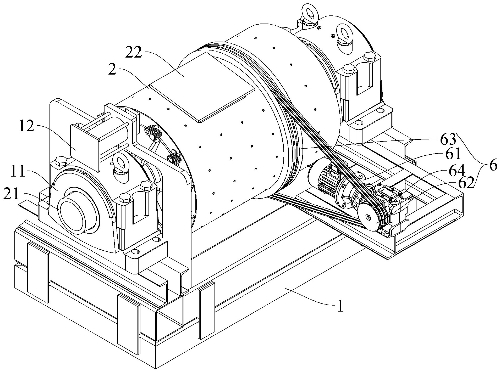

الشكل 3 المخطط الهيكلي للمطحنة الكروية

تفاعل التكليس: الحفاظ على درجة حرارة 800-850 درجة مئوية لمدة 3 ساعات لتحقيق الانتشار الذري وتكوين الطور البلوري. تُعد درجة حرارة التكليس معلمة حرجة؛ فأقل من 800 درجة مئوية، قد تبقى مراحل الشوائب (مثل Bi12SiO20)، بينما يزيد تطاير Bi2O3 بشكل كبير فوق 850 درجة مئوية.

2. تحسين العملية

التحكّم في درجة الحرارة: 830 درجة مئوية هي درجة الحرارة المثلى للتكلس التي تكون فيها الشوائب في حدها الأدنى (كما تم التحقق من ذلك بواسطة XRD، مع نقاء يتجاوز 95%).

الآلية الحركية: يحدث التفاعل على المرحلتين التاليتين.

• 640-750°C: يتم تشكيل Bi12SiO20 (هيكل سيلينيت) بشكل تفضيلي.
• 750-900°C: يتحوَّل Bi12SiO20 تدريجيًا إلى Bi4Si3O12 (بنية الإيوليتايت)، مع الحصول على Bi4Si3O12 النقي عند درجة حرارة 900 درجة مئوية.

3. الخصائص المورفولوجية والعيوب

تكوين بنية المجال: تُظهِر بلورات Bi4Si3O12 بنية مجال مرتبة للغاية، تنشأ من اختلاف المعدل بين المستوى البلوري {124} (مستوى النمو السريع) والمستوى البلوري {204} (مستوى النمو البطيء).

انتشار الشقوق: تكون العيوب البلورية عرضة لتكوين الشقوق، والتي تنتشر على طول المستوى البلوري {124} البلوري، مما يؤدي إلى حدوث فراغات.

القيود: تكتل الجسيمات كبير، مع توزيع غير متساوٍ لحجم الجسيمات، مما يجعل من الصعب التحكم في البنية المجهرية.

3.2 طريقة الملح المنصهر

1. المبادئ الأساسية واختيار الملح المنصهر

تستخدم طريقة الملح المنصهر أملاحًا ذات نقطة انصهار منخفضة (مثل NaCl-KCl أو NaCl-Na2SO4) كوسيط للتفاعل لتعزيز تنوي البلورات ونموها في درجات حرارة أقل من تلك المستخدمة في طرق المرحلة الصلبة التقليدية. ولهذه الطريقة مزايا فريدة من نوعها. درجات حرارة تفاعل أقل (100-200 درجة مئوية أقل من طرق المرحلة الصلبة) وأوقات تفاعل أقصر. يمكن تعديل مورفولوجيا المنتج (على سبيل المثال، متعدد السطوح أو شبيه بالصفائح) من خلال تنظيم نوع ومحتوى الأملاح المنصهرة.

2. معلمات العملية والتحسين

الجدول 1 مقارنة بين أنظمة الأملاح المنصهرة

تهيمن على آلية التفاعل آلية الذوبان-الترسيب، حيث يذوب Bi2O3/SiO2 في الملح المنصهر ثم يُعاد بلورته.

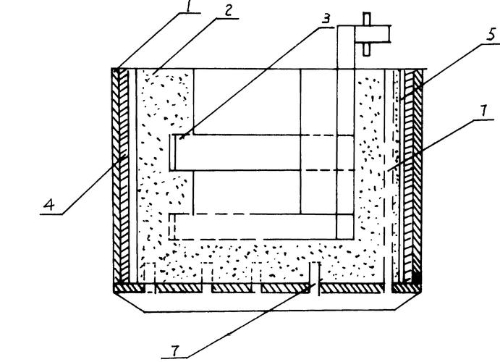

الشكل 4 مخطط تخطيطي لفرن حمام الملح

3. الخواص المورفولوجية والبصرية

التحكم في التشكل:

نظام NaCl-Na2SO4: يُشكّل جسيمات متعددة السطوح جيدة التشتت ذات مساحة سطح محددة كبيرة، ومناسبة للتطبيقات التحفيزية.

تخليق Bi2SiO5: مورفولوجيا تشبه الألواح (الطول 1-4 ميكرومتر)، مناسبة لحاملات التحفيز الضوئي.

الخواص البصرية:

قمم إثارة/انبعاث مسحوق Bi4Si3O12 عند 270 نانومتر/462 نانومتر، مع تحول أزرق مقارنة بالبلورات المفردة (البلورة: 266 نانومتر/457.6 نانومتر)، مع عرض فجوة نطاق يبلغ 2.44 فولت.

3.3 طريقة Czochralski

طريقة Czochralski هي التقنية الصناعية السائدة لزراعة بلورات التلألؤ Bi4Si3O12. وتتضمن صهر المواد الخام عالية النقاء Bi2O3 وSiO2 في بوتقة بلاتينية (1050-1100 درجة مئوية) واستخدام سحب بلورات البذور لتحقيق نمو بلورة واحدة. ومع ذلك، تواجه هذه العملية تحديًا متأصلًا: Bi4Si3O12 هو مركب غير منتظم الذوبان، مع معامل تجزئة Bi2O3 يبلغ 0.7-0.9 فقط، مما يؤدي إلى انفصال كبير لمكون البزموت على طول اتجاه النمو (انحراف الكثافة المحورية من 6.77-7.05 جم/سم3).

تقنية سحب متغيرة السرعة: اقترح الباحثون استراتيجية تحكم ديناميكية في المعلمات.

1. مرحلة النمو المبكرة: سحب عالي السرعة (7 مم/ساعة) مع دوران منخفض السرعة (8 ص/دقيقة) → تثبيت مورفولوجيا الواجهة الصلبة-السائلة

2. مرحلة منتصف النمو: تقليل سرعة السحب بشكل خطي (انخفاض بمقدار 0.5 مم/ساعة) مع زيادة سرعة الدوران (زيادة 3 دورات/ساعة) → تعزيز الخلط الحراري للذوبان

3. مرحلة النمو المتأخرة: سحب بسرعة منخفضة (4 مم/ساعة) مع دوران عالي السرعة (20 ص/دقيقة) → قمع التبريد الناقص للمكونات

قللت هذه التقنية من انحراف كثافة البلورات إلى 6.78-7.00 جم/سم3، وحسّنت من توحيد المكوّن بنسبة 25%، وأنتجت بنجاح بلورات مفردة كبيرة الحجم >50 مم، وحسّنت بشكل كبير من التوحيد البصري المحوري.

الجدول 2 تأثير تحسين عملية Tirafa على خواص بلورات Bi4Si3O12

تعمل هذه البلورات بشكل استثنائي في التصوير المقطعي بالإصدار البوزيتروني (PET): إن الجمع بين إنتاجية الضوء العالية (10000 فوتون/ميغا فولت) وزمن الاضمحلال القصير (100 نانوثانية) يمكّنها من اكتشاف كل من إشعاع شيرينكوف وضوء التلألؤ في وقت واحد، مما يوفر معلومات زمنية مهمة لتحديد الجسيمات.

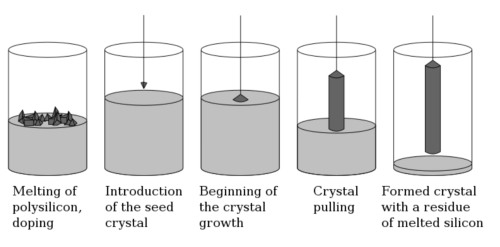

الشكل 5 طريقة تشوكرالسكي

4 طريقة تحضير Bi12SiO20 (بلورة ضوئية مكعبة الطور بيروكسيني)

4.1 الطريقة الحرارية المائية

يتم تنفيذ الطريقة الحرارية المائية في الأوتوكلاف المصممة خصيصًا باستخدام محلول قلوي (مثل 5 مول/لتر NaOH) كعامل تمعدن، مما يحقق نموًا منخفض الحرارة لبلورات Bi12SiO20 عند درجة حرارة 380 درجة مئوية و100-150 ميجا باسكال (زمن الدورة: 20-30 يومًا). تكمن ميزته الأساسية في تجنب العيوب الحرارية في درجات الحرارة العالية:

اختراق بلورات عديمة اللون: تُظهر بلورات طريقة السحب التقليدية لونًا أصفر بسبب شواغر الأكسجين، مع نفاذية أقل من 50% عند 550 نانومتر. وعلى النقيض من ذلك، تعمل الطريقة الحرارية المائية على نمو البلورات في بيئة مختزلة، مما يؤدي إلى كبح حالة أكسدة Bi3+ وتعزيز نفاذية الضوء المرئي إلى >68%.

آلية التحكم في الشكل: وجد الباحثون أن محتوى SiO2 يؤثر بشكل كبير على شكل البلورات.

تركيز منخفض من SiO2 → {100} عادة تكعيبية مستوية مهيمن عليها

تركيز عالٍ من SiO2 → {110} عادة مستوية ثُمانيّة السطوح معززة

ينبع هذا التغير المورفولوجي من سلوك التجميع المختلف لوحدة النمو [Bi12SiO44] n- في ظل ظروف التشبع الفائق المختلفة.

أصبحت البلورات المفردة الشفافة الشفافة عديمة اللون الناتجة، مع تجانسها البصري الفائق، المادة المفضلة للمعدِّلات الكهربائية البصرية عالية السرعة (عرض نطاق ترددي 10 جيجاهرتز) ووسائط التخزين الثلاثية الأبعاد (كثافة التخزين >100 جيجابايت/سم2).

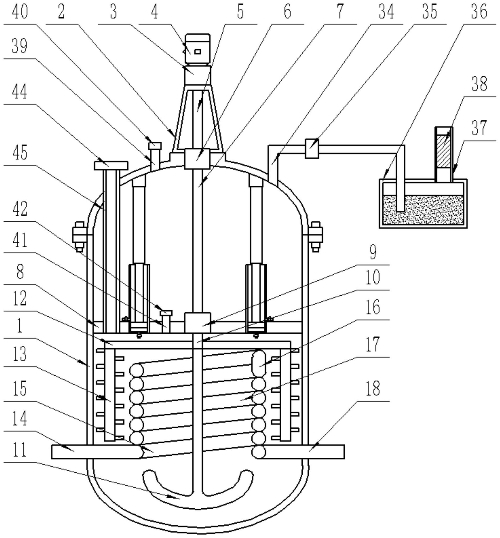

الشكل 6 مخطط العمل الرئيسي للأوتوكلاف الأوتوماتيكي عالي الضغط

4.2 طريقة نزول البوتقة

تستخدم طريقة نزول البوتقة مبدأ التصلب الاتجاهي، حيث يتبلور الذوبان من الأسفل إلى الأعلى عن طريق تحريك البوتقة أو ضبط مجال درجة الحرارة. وللتغلب على مشاكل فصل المذاب الناجمة عن اللزوجة العالية للذوبان (100-200 سنتيمتر مكعب)، طور الباحثون تقنية الانحدار الدوارة:

ابتكار العملية: تدور البوتقة أفقيًا بسرعة 3-20 دورة/متر أفقية أثناء الانحدار بسرعة 0.2-1.2 مم/ساعة ← يعزز الحمل الحراري للذوبان ويمنع تكون الشوائب.

التحكم في الشكل: ينتج بلورات شبيهة بالصفائح بمساحة مقطع عرضي >Φ50 مم وكثافة موحدة مع Δρρρ <0.05 جم/سم3.

قمع العيب: يقلل الحمل الحراري القسري الناتج عن الدوران من كثافة التضمين بنسبة 60%، مما يحقق نفاذية متوسطة تبلغ 75% في نطاق الطول الموجي 400-700 نانومتر.

تقدم هذه البلورات على شكل صفيحة مزايا فريدة من نوعها في أجهزة الدليل الموجي تيراهيرتز: فقدان عازل منخفض (<0.01 سم-1) يدعم نقل الإشارات عالية التردد، ويمكن تشكيلها مباشرةً في ركائز الجهاز، مما يقلل من فقدان القطع بنسبة 30%.

الجدول 3 جدول مقارنة شاملة لجميع طرق التحضير لنوعي البلورات

5 آلية الارتباط بين العملية والتشكيل والأداء وتطورات التطبيقات الجديدة

5.1 الآليات التي تقيد بها الخصائص المورفولوجية الأداء

تؤثر مورفولوجيا البلورات، باعتبارها تمثيلاً ماكروسكوبيًا لمعلمات المعالجة، تأثيرًا عميقًا على الأداء النهائي لمواد أكسيداز ثنائي الفينيل المتعدد من خلال الخصائص البنيوية المجهرية. فيما يتعلق بالأداء البصري، تتسبب شوائب Bi2O3 (بحجم 1-10 ميكرومتر) في البلورات التي تنمو بطريقة السحب في حدوث تأثيرات تشتت ضوئي كبيرة، مما يؤدي إلى انخفاض كفاءة ناتج ضوء التلألؤ. وعلى النقيض من ذلك، تستخدم طريقة السحب من البوتقة تقنية الحمل الحراري الدوراني (3-20 دورة/الدقيقة) لتقليل كثافة الشوائب إلى أقل من 10 لكل سم3، مما يحسن بشكل كبير من التوحيد البصري.

ترتبط الخواص الميكانيكية ارتباطًا وثيقًا ببنية الخلع: تُظهر بلورات الطريقة الحرارية المائية حفرًا معينية منتظمة على السطح، مع كثافة خلع تبلغ حوالي 10^3 سم-2، أي أقل بمقدار مرتبتين من بلورات طريقة كزوكرالسكي (10^5 سم-2)، مما يمنح عتبة تلف ليزر تصل إلى 5 جول/سم2، مما يلبي متطلبات الأجهزة البصرية عالية الطاقة.

فيما يتعلق بخصائص الاستجابة الكهربائية البصرية، يصبح المستوى البلوري {110} من Bi12SiO20 مركزًا نشطًا للاستقطاب بسبب إثراء المجموعات القطبية ثنائية الأكسجين البزموثية؛ وتنظم الطريقة الحرارية المائية تركيز SiO2 (5-7 مول/لتر) في عامل التمعدن، مما يزيد من نسبة الأوجه البلورية {110} المكشوفة بنسبة 40% ويعزز المعامل الكهربائي البصري بنسبة 20% (r41 = 3.8 → 4.6 م/فولت).

ومع الاختراقات التي تحققت في مجال التحكم في التشكل، تخترق مواد BSO المجالات الناشئة بسرعة. وفي مجال التصوير في الطب النووي، يمكن دمج بلورات Bi4Si3O12 على شكل صفيحة (50×50 مم2) المحضرة بطريقة النسب البوتقي، مع ناتج ضوئي مرتفع (8000-10000 فوتون/ميغاواط) وتوحيد كثافة ممتاز (Δρ<0.05 غ/سم3)، مباشرة في وحدات كاشف التصوير المقطعي بالإصدار البوزيتروني، مما يحسن نسبة إشارة التصوير إلى الضوضاء بنسبة 30%.

تستفيد تطبيقات المعالجة البيئية من رقائق Bi2SiO5 (200-500 نانومتر) التي تم تصنيعها عبر الطرق الحرارية المائية. وتحقق الوصلة المتغايرة من النوع Z (BiOBr/Bi/Bi2SiO5) التي تم تصنيعها باستخدام هذه المادة كفاءة اختزال ثاني أكسيد الكربون تبلغ 1,520.04 ميكرولتر/غرام (7 ساعات من التعرض للضوء) من خلال آلية فصل موجهة للشحنات البينية، وهو ما يمثل زيادة بمقدار ثلاثة أضعاف عن جزيئات الطريقة التقليدية في المرحلة الصلبة.

والأمر الأكثر إثارة للدهشة هو الفيلم الرقيق Bi2SiO5 الموجه (113) الذي تم تحضيره باستخدام الترسيب النبضي بالليزر، والذي يحقق كثافة تخزين طاقة فائقة قابلة للاسترداد تبلغ 41.6 جول/سم3 (كفاءة 85.6%) بسبب مجال الاستقطاب القوي الناجم عن الترتيب الموجه لطبقة Bi2O2 ذات المحور A، مما يوفر حلاً مبتكراً لأنظمة الطاقة النبضية من الجيل التالي. تُظهر هذه التطورات الدور الحاسم للتحسين التآزري لـ "أداء العملية-الأداء" في توسيع حدود التطبيق.

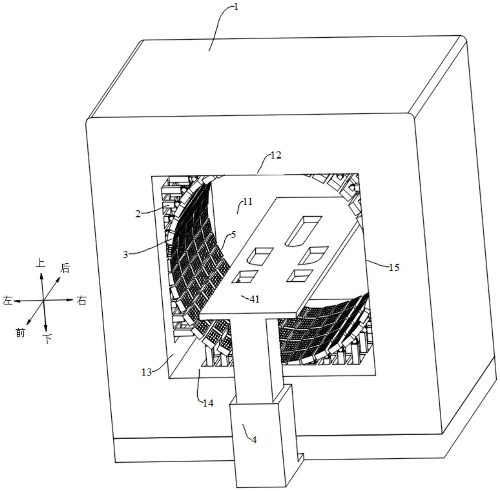

الشكل 7 جهاز الكشف عن الحيوانات الأليفة

6 الخلاصة

كشف تاريخ تطوير بلورات سيليكات البزموت عن القوانين الجوهرية لعلوم المواد: "تحدد العملية الشكل، ويحكم الشكل الأداء". من الاختراق في تكنولوجيا النمو متغير السرعة باستخدام طريقة Czochralski للتغلب على عنق الزجاجة المتمثل في الفصل التركيبي، إلى التحكم في العيوب في درجات الحرارة المنخفضة التي حققتها الطريقة الحرارية المائية لإنتاج بلورات من الدرجة البصرية، وأخيرًا تحسين الحمل الحراري الدوار في طريقة نزول البوتقة لإنتاج بلورات مفردة غير منتظمة، فتح كل ابتكار تكنولوجي سيناريوهات تطبيق جديدة من خلال التنظيم المورفولوجي.

وبالنظر إلى المستقبل، مع دمج تقنيات مثل المعالجة الدقيقة بالليزر فائقة السرعة بالليزر والبنية المتغايرة متعددة المجالات الحبرية، ستتطور بلورات البوليمرات أحادية الوظيفة من مواد أحادية الوظيفة إلى أنظمة مواد ذكية ذات قدرات استجابة متعددة المجالات. ولا تتطلب هذه العملية فهماً مجهرياً أعمق للآليات التي تحكم تشكيل المورفولوجيا فحسب، بل تتطلب أيضاً كسر الحواجز التخصصية بين إعداد المواد وتصميم الأجهزة لإطلاق الإمكانات الكاملة للبلورات ذات البنية المتغايرة متعددة المجالات في مجالات مثل المعلومات الكمية، والطب النووي، والطاقة الجديدة.

ولدعم هذا المجال سريع التوسع، يوفر الموردون المتخصصون مثل Stanford Advanced Materials (SAM ) ركائز ومواد بلورات سيليكات البزموت عالية الجودة الضرورية لكل من التطبيقات البحثية والصناعية.
